一. 設備概述

   數控?cái)U(kuò)管機是為半導體應用行業和光伏應用行業的石英管熱加工而設計的專用數控機床，完成對石英管的接管、擴管加工以及拋光加工等。在單件和成批生產
 中均可獲得較好的技術經濟效果，對多品種小批量的生產方式尤為合適，可以有效的提高生產效率，提高產品質量。
   該機床設計為六個數控軸（3 旋轉軸 3 直線軸），臥式平床身布局，由床身、固定主軸箱、移動主軸箱（Y 軸）、移動平臺（X 軸）、升降水槽（Z 軸）、石墨輪（旋
轉軸）、噴燈架、噴燈（用戶自配）、兩個輔助手動可調托架、冷卻系統、潤滑系統、電箱、移動操作控制臺、電氣系統等構成。

       二. 設備主要特點

1、采用整體鑄件床身，具有變形量小、剛性高、穩定性好等特點；

       2、選用線性導軌導向，強度高、精度好、耐磨性好；高精度齒輪齒條傳動，有效消除傳動間隙；

       3、進給軸伺服電機驅動，進給精度精確可靠，響應速度快，無級變速；

       4、手動大通孔輕型三爪自定心卡盤，方便快速夾緊工件，定位準確；后端配三爪單動可調輔助支撐裝置；

       5、手動托架（共2套，左右端各一個），在裝卸工件過程中輔助支撐工件，方便操作、減輕人員操作；

       6、主軸電機選用同步伺服電機，轉矩特性好，恒功率調速范圍大；

       7、兩主軸具有同步功能，自動快速準確實現兩主軸同步旋轉，防止管扭轉；

       8、機床的各直線軸均配備電磁離合器和手輪，實現手動和電動之間的切換；

       9、機床導軌、床身、傳動裝置、主軸前端均配有水幕，內通流動水隔熱，直接減少加工過程中熱量對這些部件的傷害，保證各部件的精度和不變形；防護裝置，使機床加工過程更安全、干凈，外觀更整潔、美觀；

      10、機床采用數控系統控制，共設計為六個數控軸（3旋轉軸3直線軸），控制更準確，響應速度更快，無級變速，編程方便快捷，操作簡單易學易用；

       11、配備完整的冷卻系統、潤滑系統、電氣系統、數控系統，實現機床加工操作高度自動化。

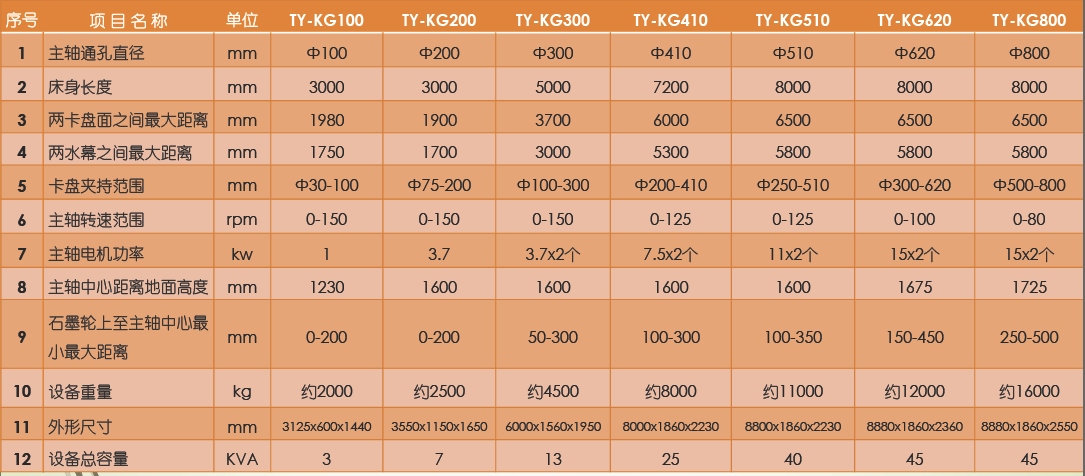

      三. 設備主要技術參數
